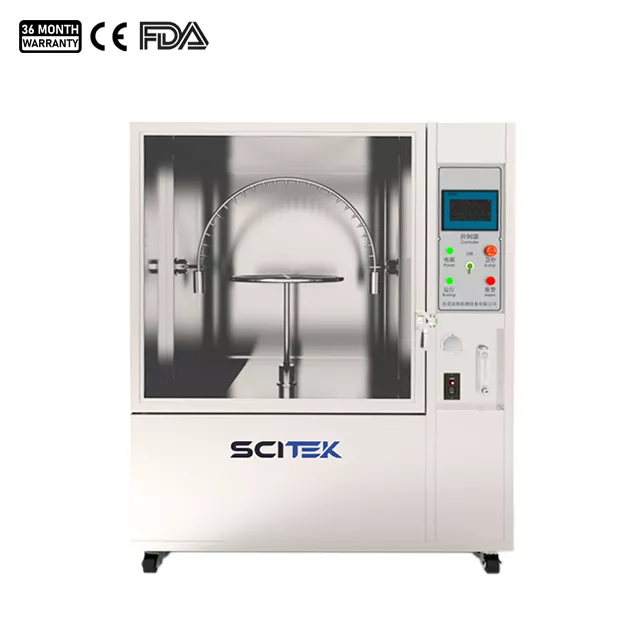

Pendulum Tube Shower Test Chamber PSTC-34
Model : PSTC-34
Spesifikasi Utama
Ukuran Eksternal Double Layer (P × L × T) : 1550 × 1480 × 1950 mm
Radius Tabung Pendulum : 400 mm
Diameter Meja Putar (Turntable) : 500 mm
Ukuran Sampel Maksimum : 440 × 440 × 440 mm
Tinggi Meja Putar yang Dapat Disesuaikan : 200 mm
Deskripsi Produk
Pendulum Tube Shower Test Chamber PSTC-34 adalah alat uji yang digunakan untuk mengukur dan mengevaluasi kemampuan perlindungan (sealing) pada peralatan atau komponen terhadap air hujan dan percikan air.
Pengujian ini bertujuan untuk memastikan bahwa casing, enclosure, atau sistem penyegelan suatu perangkat mampu menjaga kinerja perangkat tetap optimal ketika berada dalam kondisi lingkungan yang basah atau hujan. Baca Juga : Laboratory Testing Equipment & Apparatus
Peralatan ini dirancang dengan teknologi yang memungkinkan simulasi kondisi lingkungan air secara realistis, seperti:
Tetesan air (dripping)
Hujan buatan
Percikan air
Semprotan air dari berbagai sudut
Dengan sistem kontrol yang komprehensif serta dukungan teknologi inverter (frequency conversion), alat ini mampu mengatur secara otomatis beberapa parameter penting dalam pengujian, antara lain:
Sudut rotasi rangka uji hujan
Sudut ayunan pipa penyemprot air
Frekuensi ayunan dan volume semprotan air
Fitur tersebut memungkinkan simulasi kondisi hujan yang lebih akurat dan sesuai standar pengujian perlindungan terhadap air, seperti pengujian IPX3 dan IPX4 pada standar perlindungan IP (Ingress Protection).
Alat ini banyak digunakan dalam pengujian pada berbagai industri, seperti:
Industri elektronik dan peralatan listrik
Industri otomotif
Peralatan outdoor
Perangkat komunikasi
Laboratorium pengujian kualitas produk
Spesifikasi Pendulum Tube Shower Test Chamber
| Parameter | Spesifikasi |
|---|---|
| Model | PSTC-34 |
| Ukuran Ruang Uji Internal | 1000 × 1000 × 1000 mm |
| Ukuran Eksternal Single Layer (P × L × T) | 1200 × 1500 × 1950 mm |
| Ukuran Eksternal Double Layer (P × L × T) | 1550 × 1480 × 1950 mm |
| Radius Tabung Pendulum | 400 mm |
| Diameter Meja Putar | 500 mm |
| Ukuran Sampel Maksimum | 440 × 440 × 440 mm |
| Tinggi Meja Putar yang Dapat Disesuaikan | 200 mm |
| Daya Listrik | 220V / 3 kW |
| Kapasitas Beban Meja Putar | 20 kg |
| Kecepatan Putaran Pengujian | 1 ~ 3 rpm (dapat diatur) |
Sistem Penyemprotan Air
| Parameter | Spesifikasi |
|---|---|
| Diameter Lubang Nozzle | 0,4 mm (untuk IPX4K menggunakan jarum 0,8 mm dengan tekanan ±400 kPa) |
| Jarak Antar Lubang Semprotan | 50 mm |
| Debit Air Setiap Nozzle | 0,07 L/menit ±5% |
| Tekanan Air Hujan | 80 ~ 150 kPa |
Sistem Ayunan Pipa Penyemprot
| Parameter | Spesifikasi |
|---|---|
| Rentang Sudut Ayunan Pipa | 120° / 320° |
| Sudut Nozzle | 120° (IPX3), 180° (IPX4) |
| Sudut Clamp Ayunan | 120° (IPX3), 320° (IPX4) |
| Maksimum Ayunan Tabung | ±180° |
| Kecepatan Ayunan | IPX3 : 15 kali/menit |
| IPX4 : 5 kali/menit |
Sistem Kontrol Pengujian
| Parameter | Spesifikasi |
|---|---|
| Waktu Pengujian | 1 – 999.999 menit (dapat diatur) |
Material Konstruksi
| Bagian | Material |
|---|---|
| Ruang Uji Dalam | Stainless Steel |
| Ruang Luar | Stainless Steel atau baja dengan cat baking |
Kondisi Operasi
| Parameter | Spesifikasi |
|---|---|
| Tegangan Listrik | 220V / 50Hz |
| Suhu Lingkungan | 5°C ~ 40°C |
| Kelembaban Relatif | ≤ 85% RH |
Sistem Perlindungan Keamanan
Perangkat ini dilengkapi dengan berbagai sistem proteksi keselamatan, antara lain:
Perlindungan kelebihan beban listrik
Perlindungan hubungan pendek (short circuit)
Perlindungan grounding
Alarm kekurangan air, Baca Juga : Aging Test Instruments
Informasi Pengiriman
| Parameter | Spesifikasi |
|---|---|
| Ukuran Pengiriman (P × L × T) | 1610 × 1540 × 2070 mm |
| Berat Kotor | 510 kg |
